PCB電路板元件布局基本規則

文章來源：PCB世界作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：5385發布日期：2018-08-04 10:59【大中小】

PCB一個應用很廣泛的產品，基本所有的電子電器設備都有用到，手機、電腦、汽車、顯示屏、空調、遙控等等，都會用到PCB電路板，今天講講PCB電路板中的元件布線和布局的基本規則，初入PCB設計行業者可做參考!

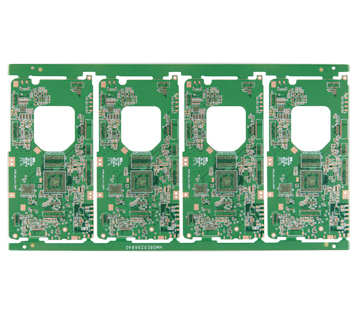

一、元件布線規則(元件是指電路板上的元器件)

1.畫定布線區域距PCB板邊≤1mm的區域內，以及安裝孔周圍1mm內，禁止布線;

2.電源線盡可能的寬，不應該低于18mil;信號線寬不應低于12mil;cpu入出線不應低于10mil(或8mil);線間距不低于10mil;

3.正常過孔不低于30mil;

4.雙列直插：焊盤60mil，孔徑40mil;

1/4W電阻：51*55mil(0805表貼);直插時焊盤62mil，孔徑42mil;

無極電容：51*55mil(0805表貼);直插時焊盤50mil，孔徑28mil;

5.注意電源線與地線應盡可能呈放射狀，以及信號線不能出現回環走線。

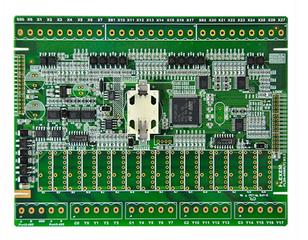

二、元件布局基本規則

1.按電路模塊進行布局，實現同一功能的相關電路稱為一個模塊，電路模塊中的元件應采用就近集中原則，同時數字電路和模擬電路分開;
2.定位孔、標準孔等非安裝孔周圍1.27mm內不得貼裝元、器件，螺絲等安裝孔周圍3.5mm(對于M2.5)、4mm(對于M3)內不得貼裝元器件;

3.臥裝電阻、電感(插件)、電解電容等元件的下方避免布過孔，以免波峰焊后過孔與元件殼體短路;

4.元器件的外側距板邊的距離為5mm;

5.貼裝元件的外側與相鄰插裝元件的外側距離大于2mm;

6.金屬殼體元器件和金屬件(屏蔽盒等)不能與其它元器件相碰，不能緊貼印制線、焊盤，其間距應大于2mm。定位孔、緊固件安裝孔、橢圓孔及板中其它方孔外側距板邊的尺寸大于3mm;

7.發熱元件不能緊鄰導線和熱敏元件;高熱器件要均衡分布;

8.電源插座要盡量布置在印制板的四周，電源插座與其相連的匯流條接線端應布置在同側。特別應注意不要把電源插座及其它焊接連接器布置在連接器之間，以利于這些插座、連接器的焊接及電源線攬?jiān)O(shè)計和扎線。電源插座及焊接連接器的布置間距應考慮方便電源插頭的插拔;
