電路板廠如何快速檢修VCC供電短路故障
電路板廠在電路板維修中,如果碰到直流供電短路故障,對于初學者來說應該是相當頭疼的一件事情了,因?yàn)檫@一故障牽扯的元器件太多,排查起來又太麻煩,很多初學者都是換了這個換那個,到最后終于找出故障所在,板子也已經被折騰的千瘡百孔了,那么到底有沒有什么快速鎖定故障點的方法?答案是肯定的,最起碼本人感覺效果挺好的。下面讓我來介紹一下具體方法吧

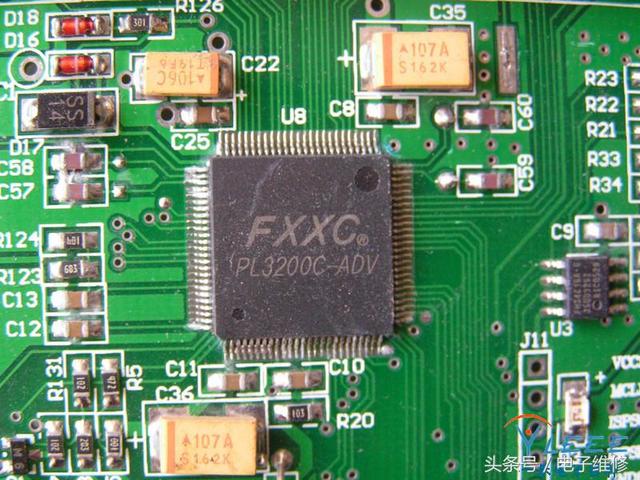

快速檢修過程:分兩步
1,鎖定故障區域。對VCC供電的所有電路劃分區域,沿著電源銅箔找分叉,然后在分叉處用小刀劃開,用意是把供電電路分成兩塊,劃分故障區和非故障區。分別測量對地電阻,對地電阻為零的一邊就是故障區,然后再沿著銅箔找下一個分叉,這樣依次類推,把故障范圍一步步的縮小,最后鎖定在一個很小的范圍內。
2,把范圍鎖定在一定范圍內之后,就要排查相關元器件了,一般容易造成短路故障的有集成電路芯片,電容和晶體管,所以應該從大到小依次重點檢查。首先對于集成芯片,可以將供電一腳抬起,使其脫離供電電路,再去測量VCC對地電阻,如不再短路,就是芯片損壞,否則繼續查找,直至故障排除。故障排除后,再把先前劃開的銅箔連好就可以了。
