首先，我們提出問題：線圈應該放在哪里？

電感器可以用于電壓轉換的開關穩壓器來臨時存儲能量，但這些電感器的尺寸通常非常大，必須在開關穩壓器的印刷電路板（PCB）布局中為其安排位置。這項任務并不難，因為通過電感的電流可能會變化，但并非瞬間變化。變化只可能是連續的，通常相對緩慢。

開關穩壓器在兩個不同路徑之間來回切換電流。這種切換非常快，具體切換速度取決于切換邊緣的持續時間。開關電流流經的走線稱為熱回路或交流電流路徑，其在一個開關狀態下傳導電流，在另一個開關狀態下不傳導電流。在PCB布局中，應使熱回路面積小且路徑短，以便盡量減小走線中的寄生電感。寄生走線電感會產生無用的電壓失調并導致電磁干擾（EMI）。

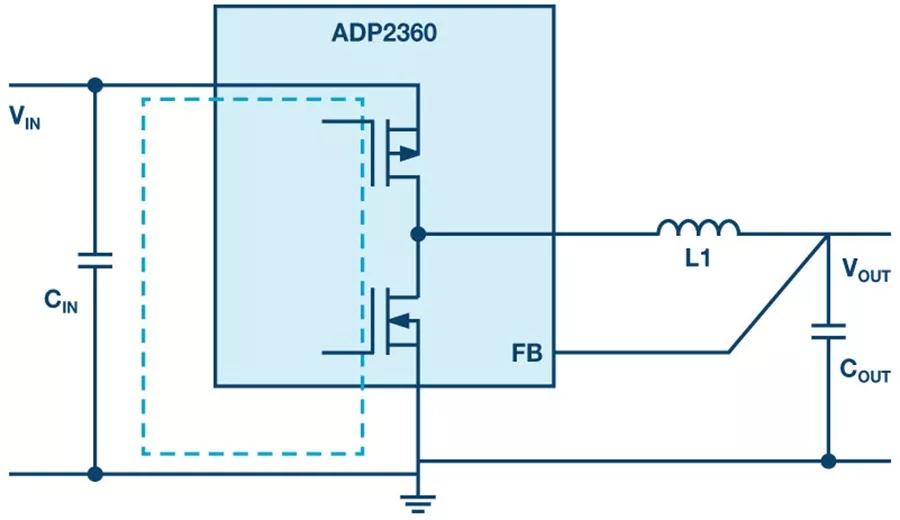

圖1：用于降壓轉換的開關穩壓器（虛線所示為關鍵熱回路）

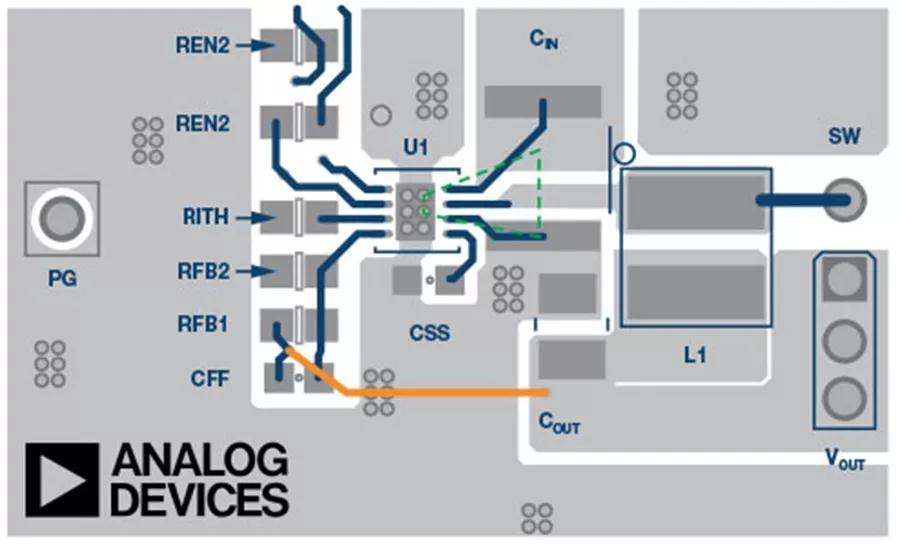

圖1所示為一個降壓調節器，其中關鍵熱回路顯示為虛線。可以看出，線圈L1不是熱回路的一部分。因此，可以假設該電感器的安放位置并不重要。由于電感器位于熱回路以外是正確的，因此在上述實例中，該假設成立。不過，我們應該遵循一些規則：不得在電感下方（PCB表面或下方都不行）、在內層里或PCB背面布設敏感的控制走線。

受電流流動的影響，線圈會產生磁場，結果會影響信號路徑中的微弱信號。在開關穩壓器中，一個關鍵信號路徑是反饋路徑，它將輸出電壓連接到開關穩壓器IC或電阻分壓器。

還應注意，實際線圈既有電容效應，也有電感效應。第一個線圈繞組直接連接到降壓開關穩壓器的開關節點（如圖1所示）。結果，線圈里的電壓變化與開關節點處的電壓一樣強烈而迅速。由于電路中的開關時間非常短且輸入電壓很高，PCB上的其他路徑上會產生相當大的耦合效應。因此，敏感的走線應該遠離線圈。
