軟硬結合板的涉及領域有哪些

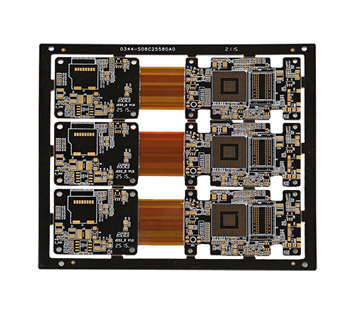

得益于PCB板與FPC板的綜合優勢,軟硬結合板已廣泛應用于電子產品。此外,由于軟硬結合板涉及更多的材料差異,因此所有技術挑戰主要來自材料組合的選擇。例如,在多次層壓過程中,應仔細考慮每層材料在各個方向上的CTE差異,并與加固板一起使用,以便可以實現高精度對準層壓,從而實現變形補償。
.jpg)
同時,軟硬結合板的結構設計也是其發展的熱點。一般來說,具有等效功能的軟硬結合板可能具有眾多設計方案。實際設計應從綜合考慮開始,包括產品的可靠性,占用空間,重量和組裝復雜性。此外,對于采用最少采購程序的最佳設計,應考慮制造商的制造能力和材料要素。例如,普通的3層至8層軟硬結合板可以利用具有或未使用附著力的CCL覆銅層壓板。同樣,軟硬結合板中柔性區域的覆蓋層具有不同的結構。
軟硬結合板的另一研究發展趨勢在于組件嵌入式PCB的制造。在大多數情況下,要求在剛性區域內執行電阻器和電容器的嵌入,而不會影響柔性區域的性能。該應用第二次對材料提出了嚴格的要求。此外,柔性PCB可以在CSP芯片級封裝技術上正常工作,而組件嵌入式PCB結構則對封裝技術提出了挑戰和要求。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
