如何添加汽車雷達線路板上面的絲印？

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3298發布日期：2022-01-14 04:00【大中小】

今天一起來看看汽車雷達線路板絲印要怎么加到電路板上吧。

1、擺放的位置

一般來說，電阻、電容、管等元件的屏，放置時，不要使用四個方向，這樣會導致調試、維修、焊接時，看著屏很累(板要轉動幾個方向)。

因此，建議按兩個方向擺放，如下圖所示。這樣，查看屏幕就非常重要了。

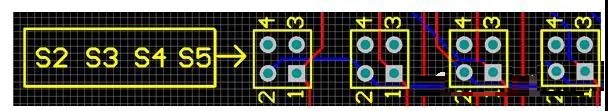

如下圖所示，如果組件周圍密度太大無法放置絲印，可以將絲印寫在附近的空白處，標記箭頭，最好畫個方框，這樣更容易識別。

2、過孔盡量不要打在絲印上。

如下圖所示，過孔了打在8字那里，汽車雷達線路板打板回來之后，你會分不清，它是R48還是R49。

3、絲印不要壓在高速信號線上（如，時鐘線等）。

此建議適用于頂部或底部的高速信號線，因為這些信號線可視為微帶線。

信號在微帶線上運行的速度(相位速度)與介質有關。如果在線路上按下絲印，如下圖所示，介質會變得不均勻，導致相速變化，最后表現為阻抗不連續，影響信號質量。

當然，內層的信號線不會有這個問題。

4、絲印的閱讀方向要跟使用方向要一致。

如下圖所示，絲網印刷的讀取方向與芯片的使用方向一致，主要是在焊接過程中，以減少反向焊接的概率。

其他的，如電解電容器，不遵循這個建議，因為您可以指定正負極性。

5、絲印上要標清楚引腳號。

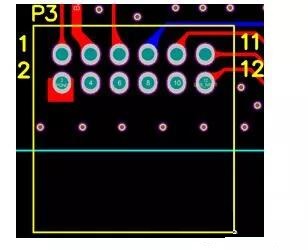

如圖所示，P3連接器上有4個引腳編號，便于調試安裝。此外，在引腳密集的地方最好也做標記。

同時P3的讀數方向與連接器的使用方向一致。

6、特殊封裝的絲印。

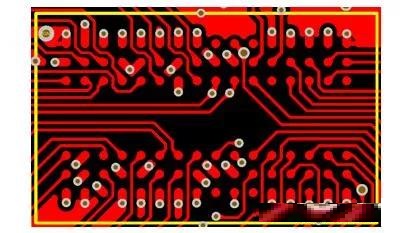

針對BGA、QFN這類特殊封裝，絲印的尺寸要跟芯片的尺寸完全一致（如下圖所示），否則，會很難對齊，從而影響焊接。

7、安裝孔的絲印。

這里，在安裝孔附近增加了螺絲的絲印，同時標明了長度和螺絲總數，方便安裝。

8、絲印的二義性。

據汽車雷達線路板小編了解，最常用的是RS232，很多人會標記RX和TX，但是PC端也有RX和TX啊，什么時候用交叉線，什么時候用不交叉呢?

這就導致了絲網印刷的模糊性，使人們傻傻的去區分。

這里，添加了兩個箭頭來表示信號的方向(如下圖所示)，這樣您就可以一目了然地看到如何連接導線。不僅RS232可以做到這一點，其他的，如:SPI，帶收發信號線，可以做到這一點。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
