不同結構的HDI設計會對成本帶來哪些影響??
HDI的應用在電子行業越來越廣泛,尤其是在當前電子產品小型化的趨勢下。對于同一產品,選擇使用不同結構的HDI設計會對成本產生很大影響。
.jpg)
上圖展示了一個建立在標準多層工藝上的10L PCB,沒有任何特殊工藝,只是制程能力內的標準通孔、走線和間距。
.jpg)

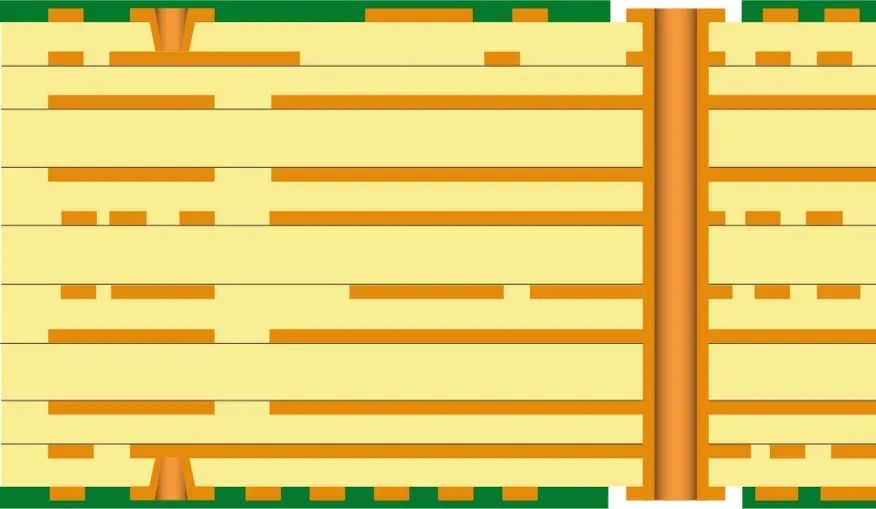

上圖為I型HDI結構的10L PCB。增加兩層微通孔,意味著更多的激光鉆孔。
相較于標準結構,成本上升40%-70%。
.jpg)

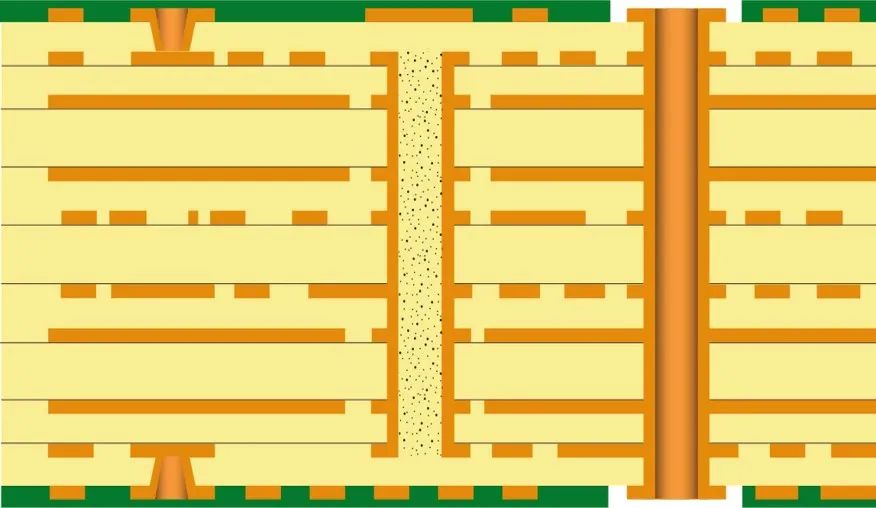

上圖為II型HDI結構的10L PCB。增加的埋孔結構,意味著更多的鉆孔、電鍍和層壓步驟。
相較于標準結構,成本上升80%-120%。
.jpg)

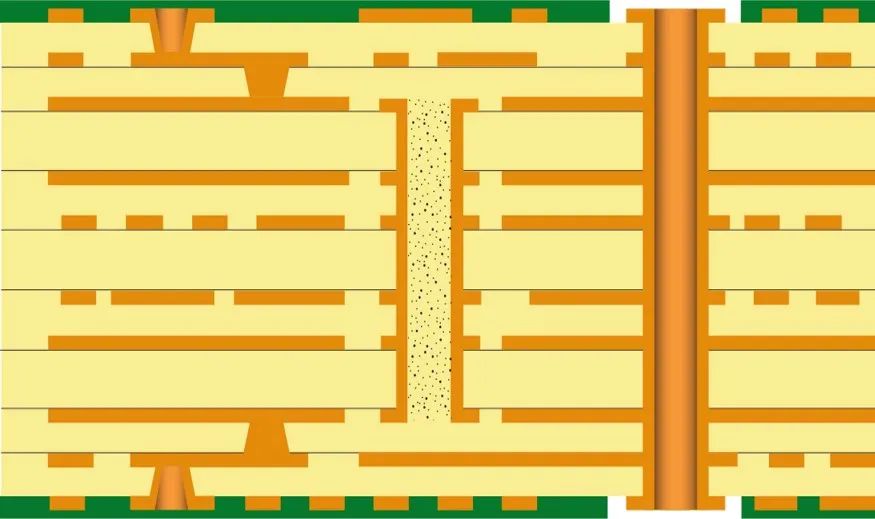

上圖為III型HDI結構的10L PCB。更多的埋孔結構,意味著更多的鉆孔(4)、更多的電鍍(3)和更多的層壓步驟(3)。
相較于標準結構,成本上升180%-200%+。
您認為,上述的關于不同結構的HDI成本浮動范圍,準確嗎?
并不。
這里的成本浮動,沒有考慮到PCB層數或尺寸的變化...這都是引入HDI結構后會改變的關鍵因素。不同的產品設計不同,且設計越復雜,對成本的影響也就越大。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
