HDI廠的pcb板常用的原材料有哪些?
HDI廠的Pcb板常用的原材料主要有:基板、銅箔、PP、感光材料、防焊漆及底片等。下面深聯電路HDI廠就為大家介紹一下這些pcb原料的相關知識。
1.基板:除了一些有特殊用途的會用陶瓷材料做基底,通常情況下都是用有機絕緣材料作為基板。我們知道pcb有剛性和撓性之分,相對應的有機絕緣材料可分為熱固性樹脂和熱塑性聚脂。常用的熱固性樹脂有酚醛樹脂和環氧樹脂;常用的熱塑性聚脂有聚酰亞胺和聚四氟乙烯等。HDI廠對于pcb基板的處理流程這里不做解釋?zhuān)信d趣的朋友可在網上查閱相關資料。

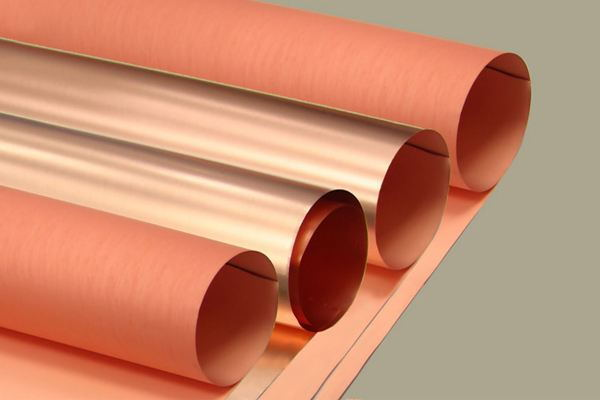

2.銅箔:目前所覆在pcb上的金屬箔大多都是用壓延或電解方法制成的銅箔。銅箔厚度一般為0.3mil-3mil(0.25oz/ft2-2oz/ft2),具體怎么選擇要根據承載電流大小及蝕刻精度決定。銅箔對產品品質是有影響的,具體表現在產品表面凹痕及麻坑、抗剝強度等。
3.PP:是制作多層pcb時B階的樹脂,是不可或缺的層間粘合劑。
.jpg)
4.感光材料:一般分為光致抗蝕劑和感光膜,按業內人士的話來講,就是濕膜和干膜。濕膜在覆銅板上的涂層在一定波長的光照時就會發生化學變化,從而改變?cè)陲@影液(溶劑)中的溶解度。濕膜又分光分解型(正性)和光聚合型(負性)的區別,光聚合型抗蝕劑在未曝光前都能溶解于該顯影劑中,而曝光后轉變成的聚合物則不能溶于顯影液中;光分解型抗蝕劑恰恰相反,感光生成可以溶于顯影液的聚合物。干膜也有正負性之分,即光分解型和光聚合型的區別,它們都對紫外線很敏感。在未來干膜則有可能取代濕膜,因?yàn)槟つ芴峁└呔鹊木€條與蝕刻。
5.防焊漆(油墨):一種阻焊劑,是一種常見的對液態焊錫不具有親和力的液態感光材料,在特定的光照情況下會發生變化而硬化。
6.底片(菲林):和照相用的聚脂底片相似,都是一種利用感光材料記錄圖像資料的材料。菲林的對比度、感光度和分辨率都相當高,但要求感光速度要低。為了滿足精細線條及尺寸穩定性,可采用玻璃作為底板。
