高可靠性汽車?yán)走_(dá)線路板生產需要執行哪些具體措施?
無論是在制造組裝流程還是在實際使用中,汽車?yán)走_(dá)線路板都要具有可靠的性能,這一點至關重要。那么,高可靠性汽車?yán)走_(dá)線路板生產需要執行哪些具體措施呢?深聯電路來告訴你!
1、25微米的孔壁銅厚
好處:增強可靠性,包括改進z軸的耐膨脹能力。
不這樣做的風險:吹孔或除氣、組裝過程中的電性連通性問題(內層分離、孔壁斷裂),或在實際使用時在負荷條件下有可能發生故障。
2、 無焊接修理或斷路補線修理
好處:完美的電路可確保可靠性和安全性,無維修,無風險。
不這樣做的風險:如果修復不當,就會造成電路板斷路。
3、超越IPC規范的清潔度要求
好處:提高汽車?yán)走_(dá)線路板清潔度就能提高可靠性。
不這樣做的風險:線路板上的殘?jiān)⒑噶戏e聚會給防焊層帶來風險,從而可能導致可靠性問題(不良焊點/電氣故障)。
4、嚴格控制每一種表面處理的使用壽命
好處:焊錫性,可靠性,并降低潮氣入侵的風險。
不這樣做的風險:由于老電路板的表面處理有可能發生焊錫性問題,導致在組裝過程和/或?qū)嶋H使用中發生分層、內層和孔壁分離(斷路)等問題。
5、覆銅板公差符合IPC4101ClassB/L要求
好處:嚴格控制介電層厚度,降低電氣性能預期值偏差。
不這樣做的風險:電氣性能可能達不到規定要求,同一批組件在輸出/性能上會有較大差異。

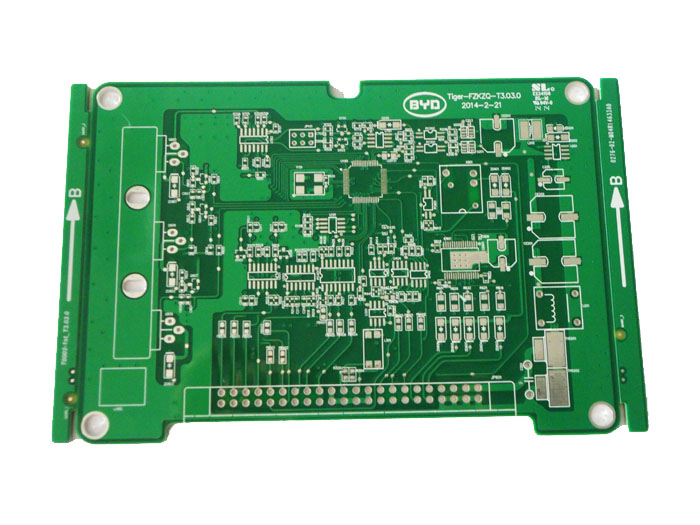

.jpg)
6、界定阻焊物料,確保符合IPC-SM-840ClassT要求
好處:實現油墨安全性,確保阻焊層油墨符合UL標準。
不這樣做的風險:劣質油墨可導致附著力、熔劑抗耐及硬度問題。
7、界定外形、孔及其它機械特征的公差
好處:嚴格控制公差就能提高產品的尺寸質量–改進配合、外形及功能。
不這樣做的風險:會出現組裝過程中的問題,比如對齊/配合。
8、NCAB指定了阻焊層厚度,盡管IPC沒有相關規定
好處:改進電絕緣特性,降低剝落或喪失附著力的風險,加強了抗擊機械沖擊力的能力。
不這樣做的風險:阻焊層薄可導致附著力、熔劑抗耐及硬度問題。
9、界定了外觀要求和修理要求,盡管IPC沒有界定
好處:在制造過程中精心呵護和認真仔細鑄就安全。
不這樣做的風險:除了表面能看到的問題之外,還有哪些看不到的風險,以及對組裝的影響,和在實際使用中的風險難以預計。
10、對塞孔深度的要求
好處:高質量塞孔將減少組裝過程中失敗的風險。
不這樣做的風險:塞孔不滿的孔中可殘留沉金中的化學殘?jiān)瑥亩斐煽珊感缘葐?wèn)題。而且孔中還可能會藏有錫珠,造成短路。
