手機無線充線路板之無線充電的工作原理
隨著互聯網技術的快速發展,那些高端旗艦手機無線充電技術成為了主流。那么無線充電具體是怎么樣的,原理是什么、對手機電池壽命有影響嗎?今天深聯小編給大家介紹一下無線充電相關的知識,感興趣的朋友一起來看看吧!

手機無線充線路板之無線充電技術
說到手機無線充電技術的起點,大家可能會想到蘋果的 iPhone 8。
不過最早開始做無線充電的廠商是三星,而且只有三星的高端旗艦才配有無線充電功能。

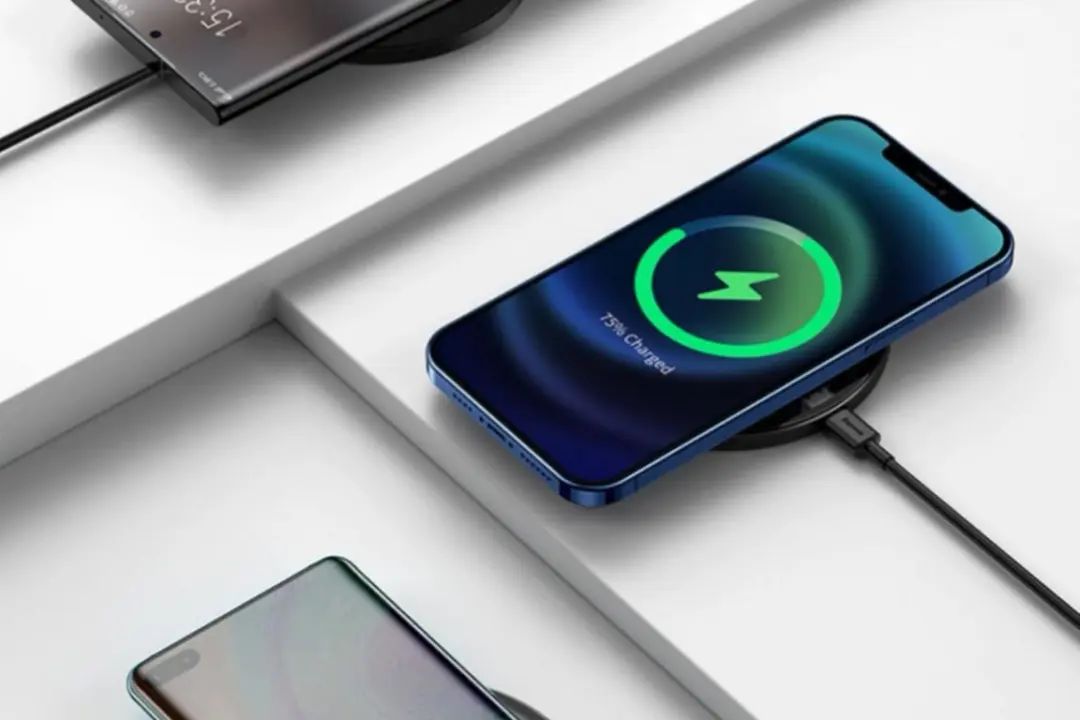

蘋果靠它的品牌價值和工業設計美學又一次讓無線充電走進大家的視野,現在蘋果無線充電器分為常規無線充電器和MagSafe磁吸無線充電器。
常規無線充電器適用于iPhone 11(包括iPhone 11)之前的機型。
而MagSafe磁吸充電,是隨著iPhone 12之后的版本的推出支持的,就是大家現在熟悉的模樣。
PCB廠告訴你無線充電原理

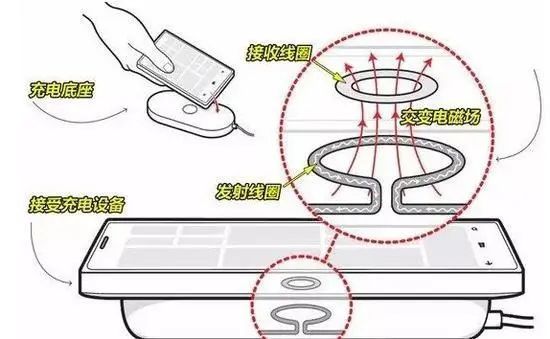

無線充電技術本身并沒有大家想象的那么神秘,它的誕生由來已久。其實早在1894年,尼古拉·特斯拉就展示了磁共振耦合(Magnetic Resonant Coupling),就是兩個電路之間產生磁場來通過空氣傳輸電。簡單來說,這是就是一項電與磁的轉換技術。電生磁,磁生電,電和磁場在一定條件下其實是能夠互相轉換的。無線充電就是在無線充電基座(發射器)里將交流電轉成磁場輸出,而設備(接收器)再將磁轉成交流電給設備使用。這樣一個過程就實現了無線充電。

目前無線充電的方式主要有四種:電磁感應技術、磁共振技術、微波技術和電場耦合技術。其中電磁感應這種方式技術更為成熟,充電效率更高,而且它的電路結構也比較簡單。所以大部分手機目前采用的就是這種電磁感應式的無線充電。
手機無線充電器有害嗎
問:無線充電器,會傷手機電池嗎?答:不會。

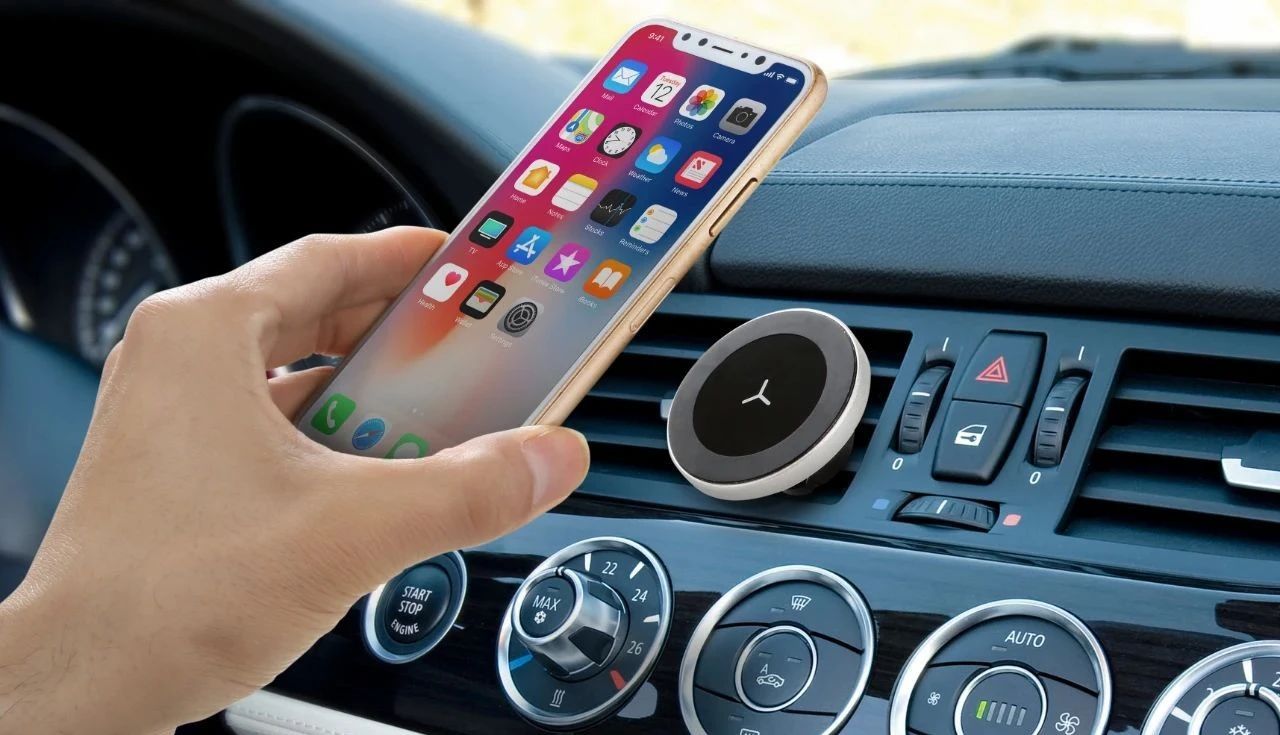

首先,原理表明,電磁感應技術并不會損傷手機電池。相比起常規有線充電,無需頻繁機插拔充電口,能減少接口損耗,這也是很多職場人士覺得無線充電便利的原因。手機無線充電的常用場景:磁吸式車載無線充。對于手機電池,高溫是會損傷使用壽命的因素。

當然,手機無線充電的過程中是會產生熱量的。為了保證使用安全,無線充電的功率一般會低于有線充電?,F(xiàn)在,很多無線充電設備廠商都采取措施,例如其采用串聯雙電芯架構,只需充電底座-接收線圈1次降壓,充電效率更高,發熱也更低。所以在使用有保障的品牌產品、正常使用的情況下,不必?fù)?dān)心無線充電產生熱量帶來的負面影響。畢竟在夏天,有線充電也很難避免發熱的狀況,對于使用者來說,保持正確的手機充電習慣更重要。
線路板廠對無線充電優缺點總結

雖然無線充電技術并不損傷設備,但這類產品是否需要入手,也要考慮每個消費者的需求,以下一些建議供參考。
無線充電的主要優點有:
1、無需頻繁插拔充電器,減少接口損耗
2、磁吸充電器即放即充,便于駕駛

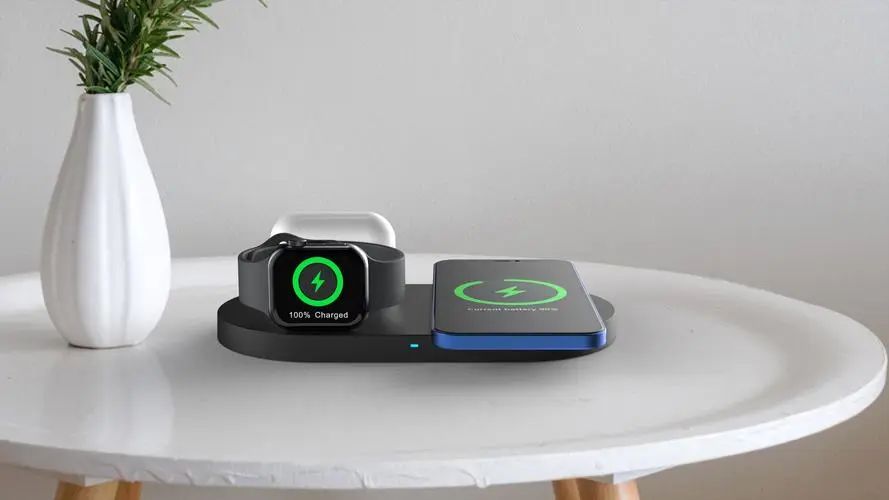

3、目前各品牌推出了多合一無線充電器,供多個產品同時充電,簡潔方便顏值高
4、適合設置在公共場所,共享使用
目前無線充電的缺點:1
1、為了限制發熱等問題,無線充電速度會較慢
2、非磁吸式的無線充電器,需要放置在特定位置使用,不便于隨時邊充邊玩
3、充電時如果放置手機電池位置偏差過大,可能進一步降低充電效率
以上,就是無線充電技術,相信你一定對它有了更多的了解。對其產品感興趣的,可以去試試,說不定會給你帶來驚喜。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
