如何選擇一個好的PCB廠呢？
選擇一個好的 PCB 廠，需要綜合多方面因素進行考量，以下是一些建議：
資質認證

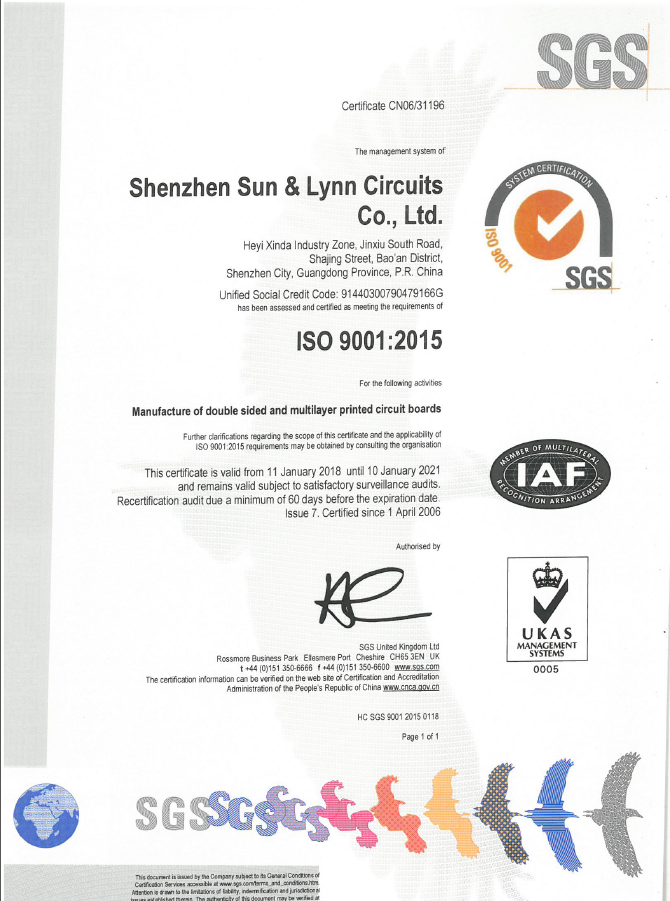

ISO9001 認證：這是對企業質量管理體系的權威認證，獲得該認證的 PCB 廠在生產流程、質量控制等方面有較為規范和嚴格的管理，能有效保障產品質量的穩定性和可靠性.
UL 認證：表明其生產的電路板在安全性能上符合相關標準，可以確保電路板在使用過程中的安全性，降低安全風險.
IPC 標準認證：如 IPC-6012、IPC-A-600 等專業認證，體現了企業在 PCB 設計、制造、檢測等方面的能力達到行業較高水平，有助于保證產品的一致性和可制造性.
PCB廠的生產規模

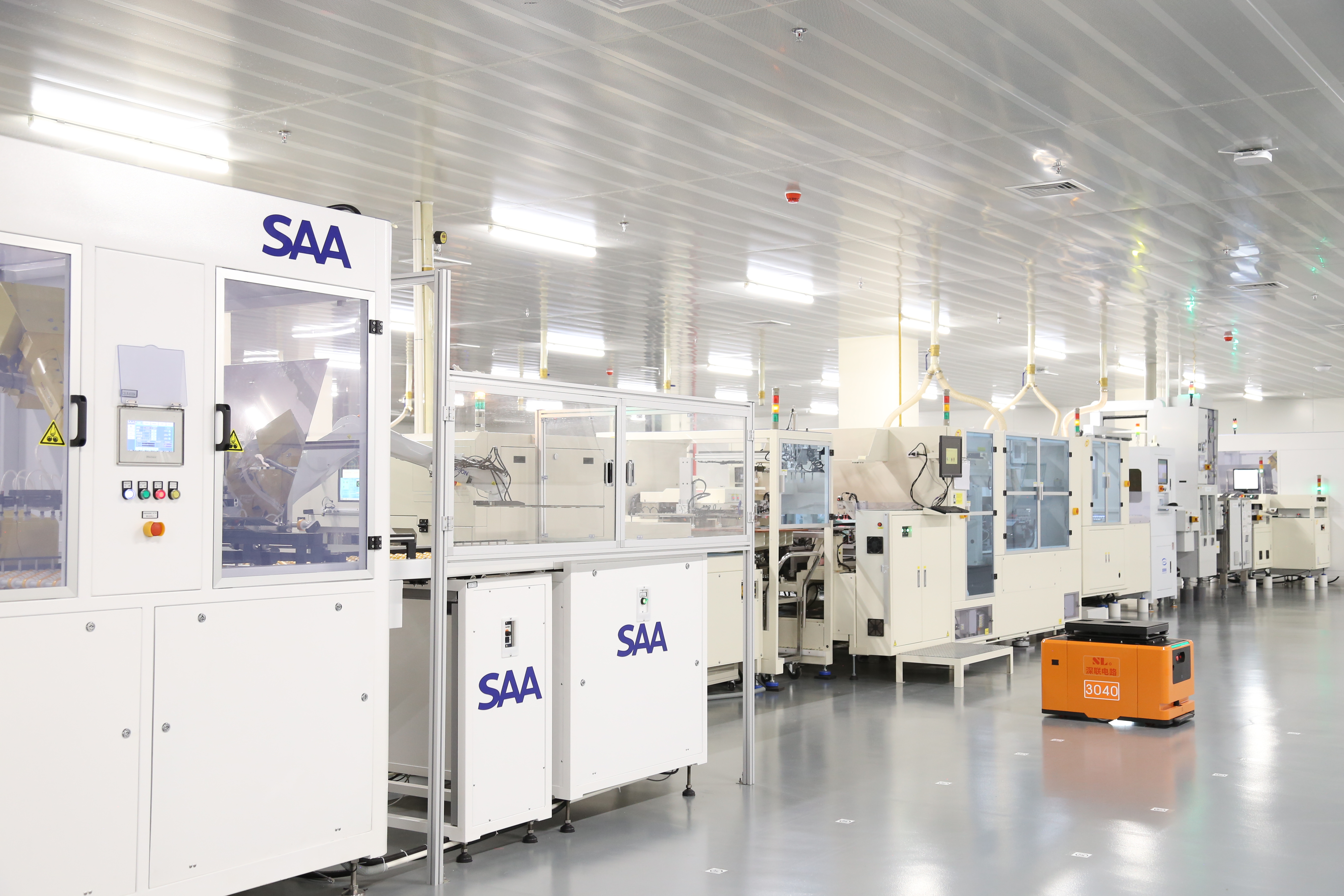

設備與產能：規模較大的 PCB 廠通常擁有更先進、更多的生產設備和更完善的生產線，如自動化程度高的貼片機、高精度的鉆孔機等，其年產能也相對較大，能夠滿足大規模生產的需求，并且在生產效率和產品質量上更有保障5.
.jpg)
管理體系：大企業一般具備更成熟、更完善的管理體系，從原材料采購、生產計劃安排到質量檢測等各個環節都有規范的流程和嚴格的把控，從而確保產品質量的穩定性和交貨期的準時性.
工藝技術
電路板材料選擇：優質的 PCB 廠會根據不同的產品需求，合理選用高性能的電路板材料，如高頻板選用低損耗、高穩定性的材料，以滿足產品在信號傳輸、耐熱性、耐腐蝕性等方面的要求.
工藝流程控制：精確控制每一道生產工序，包括蝕刻精度、鉆孔位置精度、電鍍質量等，確保產品的線路清晰、導通良好、阻抗匹配等，從而提高產品的性能和可靠性
貼片技術應用：先進的貼片技術是衡量 PCB 廠綜合實力的重要指標之一，如高精度的貼片設備和精湛的貼片工藝，能夠實現微小元件的準確貼裝，提高產品的組裝質量和生產效率.
質量控制

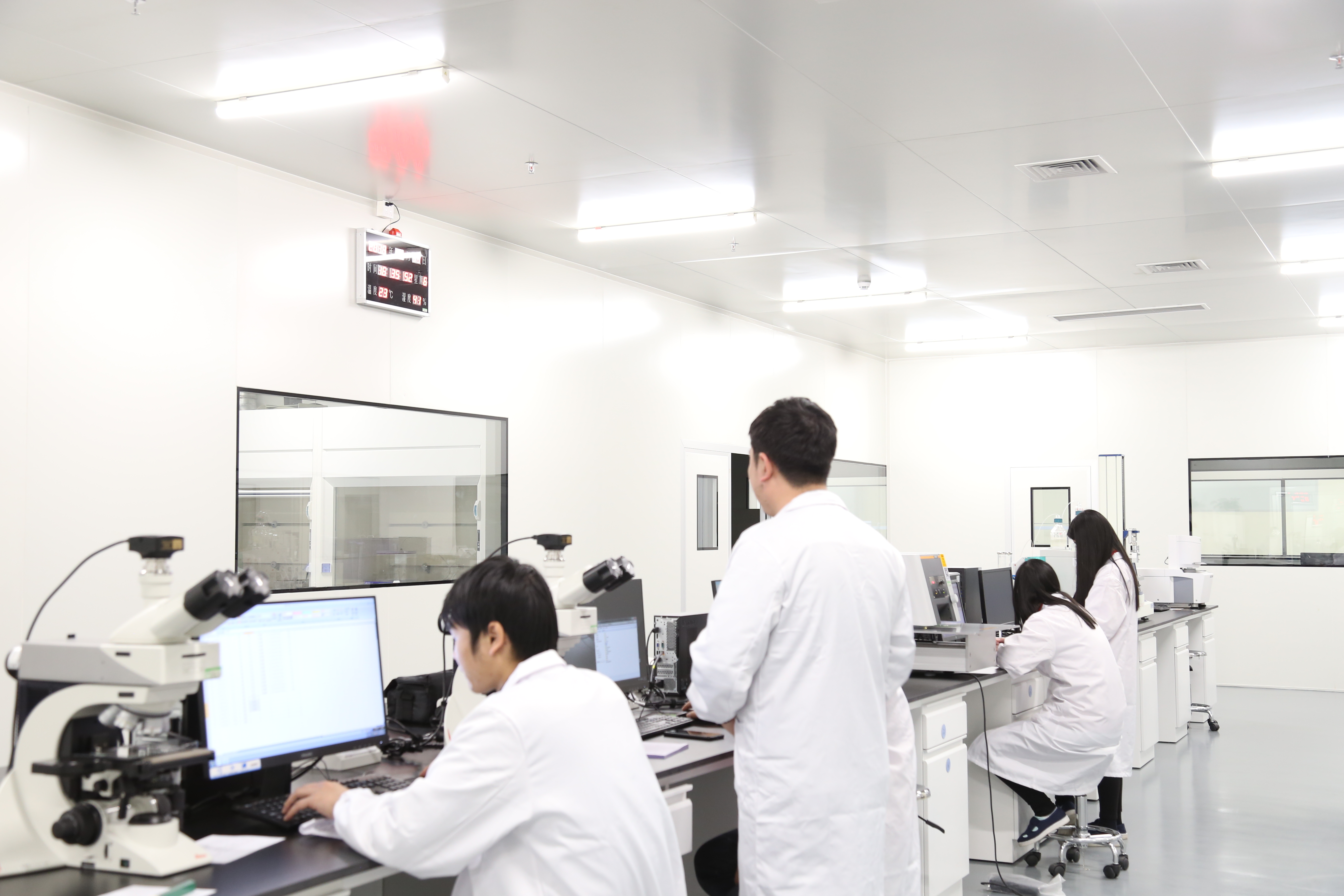

檢測設備與手段：好的 PCB 廠會配備齊全且先進的檢測設備，如 AOI 光學檢測設備、X 射線檢測儀等，通過多種檢測手段對產品進行全面、細致的檢測，及時發現并剔除不良品，保證產品質量.
.JPG)
質量標準執行：嚴格遵循國際通用的質量標準，如 IPC 標準，以及客戶特定的質量要求，建立完善的質量管理體系和質量追溯機制，確保每一塊出廠的 PCB 板都符合高品質標準.
售后服務
響應速度：在客戶遇到問題時，能夠迅速做出響應，及時提供技術支持和解決方案，幫助客戶解決生產過程中遇到的困難，減少因產品問題導致的生產延誤.
服務態度：良好的服務態度也是選擇 PCB 廠的重要因素之一，積極主動地為客戶服務，耐心解答客戶的疑問，能夠讓客戶感受到合作的誠意和舒心，提高客戶的滿意度和忠誠度.
價格與交期
價格合理性：在保證產品質量和服務水平的前提下，選擇價格合理的 PCB 廠。需要綜合考慮廠家的生產成本、技術水平、市場行情等因素，避免因價格過低而導致產品質量和交期無法保障，同時也要防止過高的價格影響產品的市場競爭力.
交貨期保障：了解 PCB 廠的生產周期和交貨能力，確保其能夠按照合同約定的時間準時交貨，以滿足項目的進度要求。特別是對于一些緊急訂單，需要考察廠家是否具備應急生產和加急交付的能力.
線路板廠技術實力與創新能力
研發團隊：擁有專業的研發團隊和技術人員，能夠不斷進行技術創新和工藝改進，緊跟電子行業的發展趨勢，開發出更先進、更具競爭力的 PCB 產品和解決方案，為客戶提供個性化的定制服務.
.JPG)
新技術應用：關注廠家在新技術、新材料、新工藝方面的應用情況，如 5G 通信技術、新能源汽車領域所需的特殊 PCB 制造技術等，選擇能夠滿足未來產品升級和市場變化需求的 PCB 廠.
環保與可持續發展能力
環保法規遵守：確保 PCB 廠嚴格遵守國家和地方的環保法規，在生產過程中采取有效的環保措施，減少廢水、廢氣、廢渣的排放，降低對環境的污染.
環保材料與工藝：優先選擇采用環保材料和工藝的廠家，如無鉛焊接工藝、環保型油墨等，這不僅有利于環境保護，也符合市場對綠色電子產品的需求，同時還能降低企業在環保方面的潛在風險.
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
