獨家分享：軟硬結合板之設計相關知識

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1087發布日期：2024-12-19 09:59【大中小】

PCB線路板設計趨勢是往輕薄小方向發展，除了高密度的電路板設計之外，還有軟硬結合板的三維連接組裝這樣重要而復雜的領域。

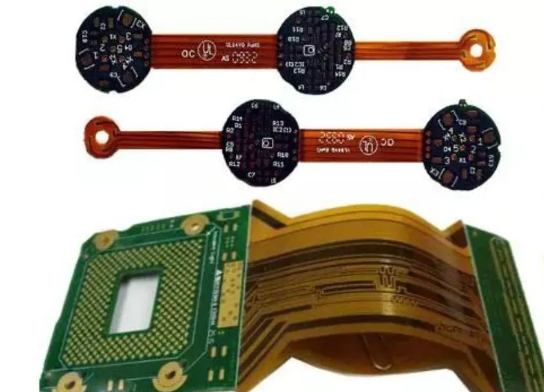

軟硬結合板又叫剛?cè)峤Y(jié)合板。隨著FPC電路板的誕生與發展，剛?cè)峤Y(jié)合線路板（軟硬結合板）這一新產品逐漸被廣泛應用于各種場合。

因此，軟硬結合板，就是柔性線路板與傳統硬性線路板，經過諸多工序，按相關工藝要求組合在一起，形成的同時具有FPC電路板特性與PCB特性的線路板。

它可以用于一些有特殊要求的產品之中，既有一定的撓性區域，也有一定的剛性區域，對節省產品內部空間，減少成品體積，提高產品性能有很大的幫助。

剛?cè)峤Y(jié)合板不是普通電路板，是將薄層狀的撓性底層和剛性底層結合，然后層壓成單個組件，這個過程給我們帶來了非凡的挑戰和機遇。當設計師開始設計第一塊剛?cè)峤Y(jié)合印刷電路板(PCB)時，他們發現他們學到的有關印刷電路板設計的大部分知識都存在問題。

他們?cè)O(shè)計的不再是二度空間的平面底層，而是可以彎曲折疊的三維立體的內部連線，這將是一個性能更強大的PCB板。

剛?cè)峤Y(jié)合板的設計者用單一元件代替由多個連接器、多條線纜和帶狀電纜連接成復合印刷電路板，性能更強，穩定性更高。他們將設計范圍限制在一個組件上，通過像疊紙?zhí)禊Z一樣彎曲和折疊線條來優化可用空間。

軟硬結合板疊層結構

覆蓋膜(Coverlay)

覆蓋膜主要作用是對電路起保護作用，防止電路受潮，污染以及防焊。覆蓋膜厚度From1/2milto5mils（12.7to127um）。

導電層(ConducTIveLayer）分壓延銅(RolledAnnealedCopper)，電解銅(ElectrodepositedCopper）和銀濺射/噴鍍(SilverInk)這幾種方式。其中電解銅晶體結構粗糙，不利于精細線路良率。壓延銅晶體結構平滑，但與基膜粘結力差。可從外觀上區分點解和壓延銅箔。電解銅箔呈銅紅色，壓延銅箔呈灰白色。

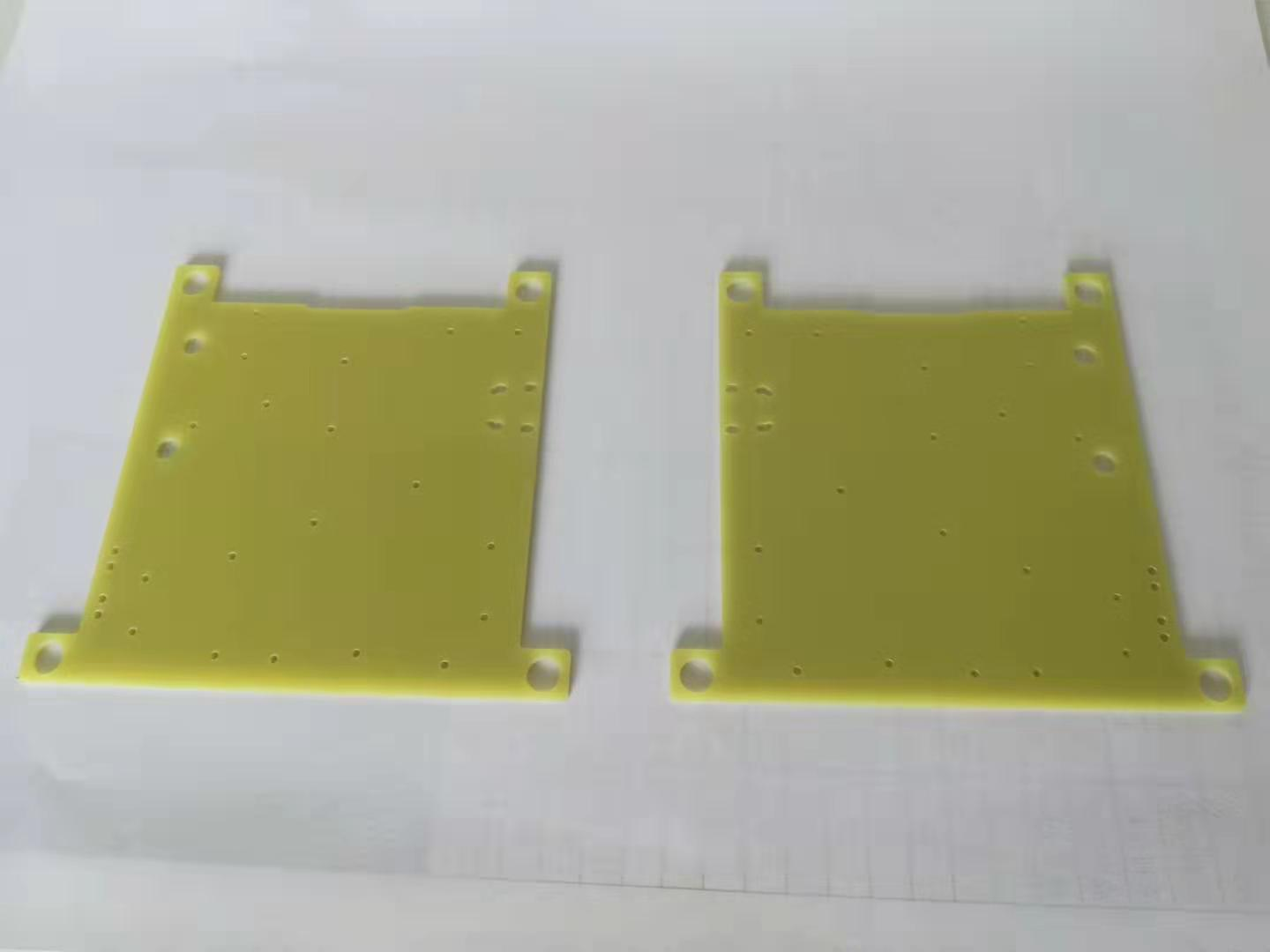

輔助材料和加強板(AddiTIonalMaterial&STIffeners)。軟板上局部區域?yàn)榱撕附釉骷蛟黾友a(bǔ)強以便安裝而另外壓合上去的硬質材料。補強膠片可用FR4，PI，樹脂板，感壓膠，鋼片補強等。

不流動/低流膠的半固化片(LowFlowPP)。用于軟硬結合板的層壓(RigidandFlexConnecTIon)，通常是非常薄的PP。一般有106(2mil)，1080(3.0mil/3.5mil)，2116(5.6mil)這些規格。

剛?cè)峤Y(jié)合板的結構形式

剛?cè)峤Y(jié)合板是在柔性板上再粘一個或兩個以上的剛性層，是剛性層上的電路與柔性層上的電路通過金屬化相互連通。每塊剛?cè)峤Y(jié)合板有一個或多個剛性區和一個柔性區。如下所示為簡單的剛性與撓性板的結合，層數多于一層。

另外，一塊撓性電路板與幾塊剛性電路板的結合，幾塊撓性板與幾塊剛性板的結合，采用鉆孔，鍍覆孔，層壓工藝方法實現電氣互連。根據設計需要，使得設計構思更加適合器件的安裝和調試以及焊接作業。確保更好地發揮剛?cè)峤Y(jié)合板的優點與靈活性。這種情況比較復雜，導線層多于兩層。

設計軟硬結合板時，需精準規劃剛性區與柔性區布局，依據產品功能需求確定二者位置、形狀及連接方式，以實現結構穩固與靈活變形的統一；要著重考慮信號完整性，針對軟硬交接處因材質差異導致的信號傳輸問題，采取優化布線、添加屏蔽等措施，保障信號質量穩定可靠；還應兼顧制造工藝可行性，充分了解層壓、鉆孔、彎折等工藝限制，合理選擇材料與設計參數，確保設計方案能在現有生產條件下高效實現且滿足成本控制要求。
