PCB在特殊環境下的可靠性如何保障?
PCB(印刷電路板)作為電子產品的核心組件,其可靠性直接影響設備的性能和壽命。在高溫、高濕、振動、腐蝕等特殊環境下,PCB可能面臨材料老化、信號失真、機械損傷等問題。為了確保PCB在惡劣條件下的穩定運行,需要從設計、材料選擇、制造工藝和測試驗證等多個方面采取針對性措施。本文將從這些角度探討如何保障PCB在特殊環境下的可靠性。
1. 材料選擇:適應特殊環境需求
PCB的可靠性首先取決于材料的選擇。在特殊環境下,材料需要具備更高的耐溫性、耐濕性和抗腐蝕性:

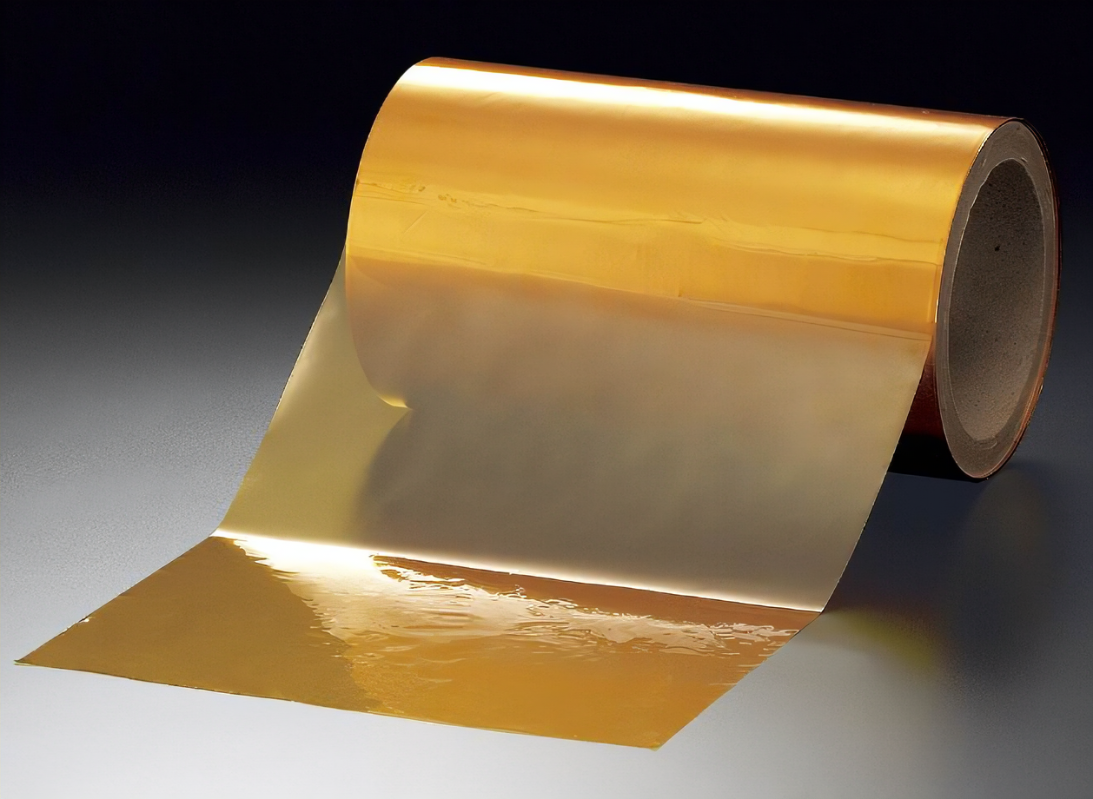

基材選擇:在高溫環境下,可選擇耐高溫的聚酰亞胺(PI)或陶瓷基板;在高濕環境下,優先選擇吸濕率低的材料。
銅箔處理:采用高純度銅箔,并通過表面處理(如化學鍍鎳金)增強其抗腐蝕能力。
覆蓋膜與阻焊層:選擇耐高溫、耐化學腐蝕的覆蓋膜和阻焊層,以保護線路免受環境影響。

2. 設計優化:提升抗環境能力
在PCB設計階段,通過合理的布局和布線優化,可以有效提升其在特殊環境下的可靠性:
熱管理設計:在高溫環境下,合理布置發熱元件,增加散熱銅箔和熱過孔,避免熱量集中。
抗振動設計:在振動環境下,采用加固焊盤、增加支撐點或使用柔性連接器,減少機械應力對PCB的損傷。
防潮設計:在高濕環境下,避免在PCB邊緣布置敏感元件,并增加防潮涂層或密封處理。

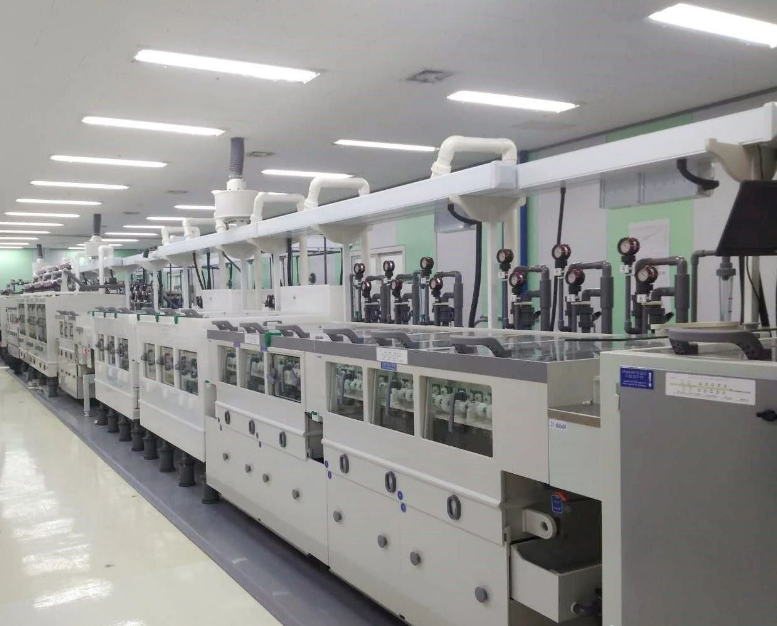

3. 制造工藝:確保工藝穩定性
電路板制造工藝的可靠性至關重要,尤其是在特殊環境下,工藝缺陷可能被放大:
精密蝕刻與鉆孔:確保線路和孔位的精度,避免因工藝偏差導致信號失真或機械強度下降。
層壓工藝:在多層板制造中,嚴格控制層壓溫度和壓力,避免分層或氣泡問題。
表面處理:采用抗氧化、抗腐蝕的表面處理工藝,如沉金、沉銀或OSP(有機保焊膜)。

4. 測試驗證:模擬環境下的可靠性評估
在PCB制造完成后,需要通過一系列測試驗證其在特殊環境下的可靠性:
環境測試:包括高溫高濕測試(如85℃/85% RH)、溫度循環測試、冷熱沖擊測試等,評估PCB在極端環境下的性能。
機械測試:通過振動測試、沖擊測試和彎曲測試,驗證PCB的機械強度。
電氣測試:在高低溫環境下進行信號完整性測試,確保PCB在溫度變化時仍能穩定工作。
5. 防護措施:增強PCB的環境適應性
在實際應用中,可以通過額外的防護措施進一步提升PCB的可靠性:
三防漆涂覆:在PCB表面涂覆三防漆(防潮、防鹽霧、防霉),增強其抗環境能力。
密封與封裝:對PCB進行密封處理或使用防水封裝,防止?jié)駳夂透g性氣體侵入。
散熱設計:在高溫環境下,增加散熱片或風扇,優化PCB的散熱性能。

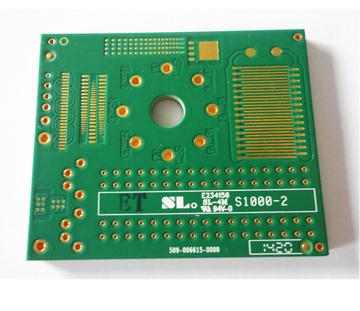

.jpg)
線路板在特殊環境下的可靠性保障是一個系統工程,需要從材料選擇、設計優化、制造工藝和測試驗證等多個環節入手。通過采取針對性的措施,可以有效提升PCB在高溫、高濕、振動等惡劣條件下的穩定性和耐久性,確保電子設備在各種環境中都能可靠運行。對于工程師而言,深入理解這些技術要點,結合實際需求進行優化設計,是保障PCB可靠性的關鍵。
