軟硬結合板中精確阻抗匹配的設計技巧與注意事項

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：671發布日期：2025-04-18 10:48【大中小】

在當今電子設備不斷向小型化、高性能化發展的趨勢下，軟硬結合板憑借其獨特的優勢，如高配線密度、輕量化、良好的彎折性等，被廣泛應用于智能手機、可穿戴設備、汽車電子等領域。而精確的阻抗匹配是確保這些設備信號完整性和穩定性的關鍵所在。

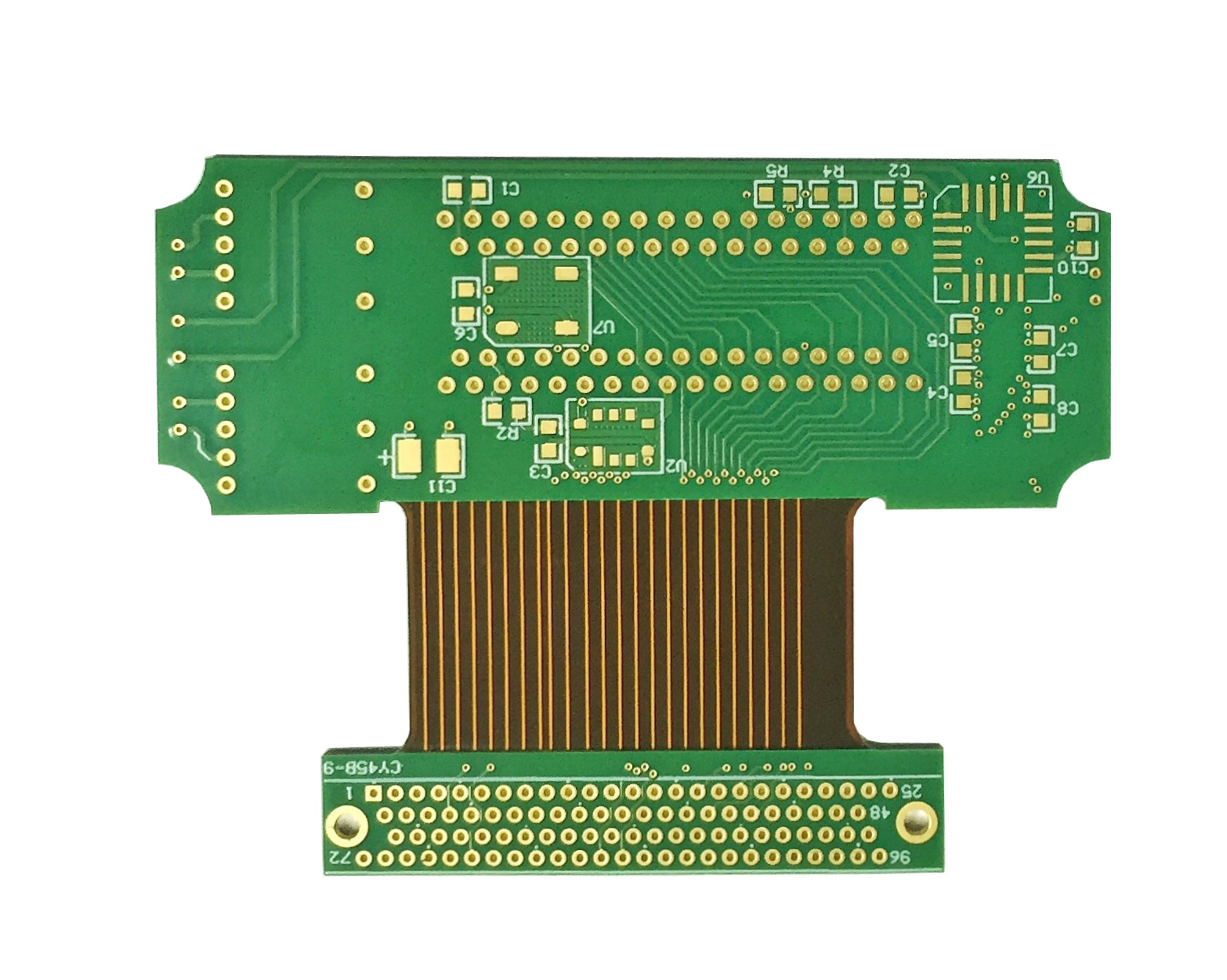

軟硬結合板設計技巧

1.材料選擇

選擇合適的材料是阻抗匹配的基礎。對于軟板部分，聚酰亞胺（PI）是常用的基材，其介電常數（DK值）會因有膠和無膠等不同特性而有所差異，通常范圍在3.15到4.2之間。硬板部分則需根據具體需求選擇合適的板材及半固化片，其介電常數一般為4.2左右。同時，銅箔的厚度也會影響阻抗，常見的銅厚有12um、18um、35um等，對應的厚度分別為0.45mil、0.7mil、1.4mil。

2.結構設計

在設計時，要充分考慮軟硬結合處的過渡。阻抗線在軟板區域和硬板區域的阻抗需要分別計算和控制，根據壓合圖中的介質厚度來調整。例如，硬板的半固化片介質厚度、阻焊厚度等參數，以及軟板的PI厚度、覆蓋層厚度等，都需要精確設定。此外，差分阻抗線的間距和線寬也需要嚴格把控，以確保信號的穩定傳輸。

3.計算與驗證

借助專業的設計軟件，如華秋DFM，可以高效地進行阻抗計算和驗證。輸入所需的阻抗值、線寬、線距、介質厚度等參數后，軟件能夠快速給出計算結果，并提示是否滿足要求。若計算結果不理想，可及時調整相關參數，如線寬、線距或介質厚度。同時，軟件還支持根據阻抗要求反算線寬線距，為設計提供更多的靈活性。

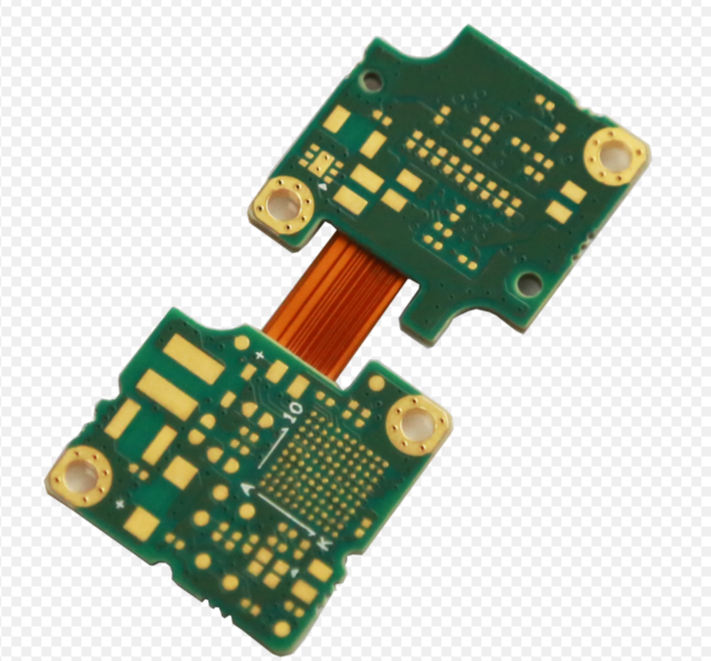

剛?cè)峤Y(jié)合板注意事項

1.一致性

在整個設計和制造過程中，保持材料特性、制造工藝以及阻抗參數的一致性至關重要。任何微小的偏差都可能導致阻抗不匹配，進而引發信號反射、衰減等問題，影響設備的性能。

2.測試與調整

即使設計階段的計算和模擬結果理想，實際生產中仍需進行全面的測試和驗證。通過測試信號完整性、串?dāng)_和電磁干擾（EMI）敏感性，及時發現并解決潛在問題。如果測試結果不滿足要求，可能需要重新調整設計或優化制造工藝。

3.靈活性與應力影響

FPC的靈活性雖然為其帶來了諸多優勢，但也給阻抗設計帶來了挑戰。撓曲和彎曲會改變走線的阻抗特性，因此在設計時必須考慮機械應力和應變對阻抗的影響。可以通過合理布局走線、增加保護層等方式，減少機械應力對阻抗的干擾。

PCB廠講軟硬結合板的精確阻抗匹配是確保電子設備性能的關鍵環節。通過精心選擇材料、優化結構設計、利用專業軟件進行計算與驗證，并在制造過程中嚴格把控一致性，同時注重測試與調整，以及充分考慮靈活性對阻抗的影響，可以有效提升阻抗匹配的精度和可靠性。只有這樣，才能滿足現代電子設備對信號完整性和穩定性的嚴格要求，推動FPC軟硬結合板技術在更多領域的廣泛應用。
