指紋識別軟硬結合板所知道的那個指紋解鎖原理
指紋鎖技術原理是指手指末端正面皮膚上凸凹不平的紋路,盡管指紋只是人體皮膚的一小部分,但是,它蘊涵大量的信息,這些紋路在圖案、斷點和交點上是各不相同的,在信息處理中將它們稱作“特征”,醫學上已經證明這些特征對于每個手指都是不同的,而且這些特征具有唯一性和永久性。而這些也是需要指紋識別軟硬結合板來輔助完成的。

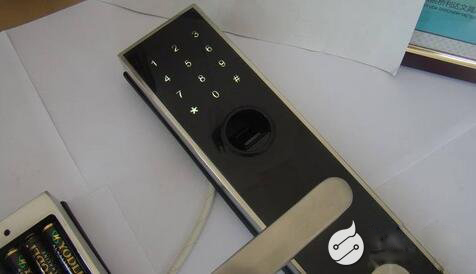

.jpg)
因此我們就可以把一個人同他的指紋對應起來,通過比較他的指紋特征和預先保存的指紋特征,就可以驗證他的真實身份。因此,指紋的上述特性成為識別身份的最重要證據而廣泛應用于公安刑偵及司法領域。
其次無論什么鎖,其本質還是機械產品。指紋鎖屬于運用現代高科技改造傳統產業的典范,它的核心技術首先還是機械技術的把握。機械技術主要由以下幾個方面:
1、前后面板的合理設計
即外觀,是顯著區別于同類產品的標志,更重要內部的結構布局,直接決定著產品的穩定性與功能發揮。這個過程,涉及設計、模具制作、表面處理等多個環節。因此,款式越多的廠家,相對來說,開發設計能力更強,穩定性更好些。
2、鎖體
即能與門相聯的鎖舌的母體。鎖體的好壞,直接決定著產品的壽命。這是機械技術中,最最核心的技術,也是指紋鎖的命脈所在,也是行業中,最難解決的問題。95%的現有生產單位無法解決該問題,主要通過外購的方式配套。有實力的廠家,擁用自行設計、開發鎖體的能力。因此,鎖體是真正體現廠家技術水平的核心部件,也是整把指紋鎖的核心技術所在。
3、電機
電機是驅動器。就像電腦的驅動軟件一樣。是電子與機械的連接設備,力量的轉換中樞,起著承上啟下的重大作用。電機若停止工作或障礙,鎖將會自動開啟和無法鎖定。

4、指紋模塊及應用系
這是電子部份的基礎。指紋模塊,目前同行功能相差無幾,主要還是看使用的是哪家的芯片,使用的是哪家的算法,例如西卡的算法芯片,經過了長期的市場驗證,效果很好。
5、電路設計
清晰的電路設計和布線,也是保障產品穩定性的重要因素。
6.指紋的識別算法
目前一般的指紋產品的指紋識別算法是完全為我公司的自有知識產權的核心算法,整個相應的技術指標達到了世界領先的地位,其中:認假率(誤識率):《0.0001%:百萬分之一,也就是誤開鎖的幾率;拒真率:《0.3%:千分之三,也就是您存儲指紋后,拒絕開鎖的幾率;旋轉角度:正負180度,也就是可以360度任意的旋轉;最大平移:5mm;識別時間:《0.2s,指紋比對處理的時間。
