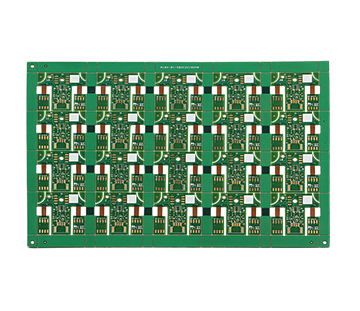

指紋識別軟硬結合板廠工程師該有的職業素養

文章來源：作者：梁波靜查看手機網址

掃一掃！

掃一掃!

人氣：5373發布日期：2019-04-12 10:37【大中小】

布線（Layout）是PCB設計工程師最基本的工作技能之一。走線的好壞將直接影響到整個系統的性能，大多數高速的設計理論也要最終經過Layout得以實現并驗證，由此可見，布線在高速PCB設計中是至關重要的。下面將為大家介紹一個指紋識別軟硬結合板 layout工程師該有的職業素養。

1學會設置規則

其實現在不光高級的PCB設計軟件需要設置布線規則，一些簡單易用的PCB工具同樣可以進行規則設置。把一些容易忽略的問題設置到規則里，讓電腦幫助我們檢查，盡量避免犯一些低級錯誤。另外，完善的規則設置能更好的規范后面的工作，板子規模越復雜規則設置的重要性越突出。

2盡可能多地執行DRC

盡管在PCB軟件上運行DRC功能只需花費很短時間，但在更復雜的設計環境中，只要你在設計過程中始終執行檢查便可節省大量時間，這是一個值得保持的好習慣。每個布線決定都很關鍵，通過執行DRC可隨時提示你那些最重要的布線。

3畫好原理圖

很多工程師都覺得layout工作更重要一些，原理圖就是為了生成網表方便PCB做檢查用的。其實，在后續電路調試過程中原理圖的作用會更大一些。無論是查找問題還是和同事交流，還是原理圖更直觀更方便。另外養成在原理圖中做標注的習慣，把各部分電路在layout的時候要注意到的問題標注在原理圖上，對自己或者對別人都是一個很好的提醒。層次化原理圖，把不同功能不同模塊的電路分成不同的頁，這樣無論是讀圖還是以后重復使用都能明顯的減少工作量。

4優化PCB布局

心急的工程師畫完原理圖，把網表導入PCB后就迫不及待的把器件放好，開始拉線。其實一個好的PCB布局能讓你后面的拉線工作變得簡單，讓你的PCB工作的更好。每一塊板子都會有一個信號路徑，PCB布局也應該盡量遵循這個信號路徑，讓信號在板子上可以順暢的傳輸，人們都不喜歡走迷宮，信號也一樣。如果原理圖是按照模塊設計的，PCB也一樣可以。按照不同的功能模塊可以把板子劃分為若干區域。模擬數字分開，電源信號分開，發熱器件和易感器件分開，體積較大的器件不要太靠近板邊，注意射頻信號的屏蔽等等……多花一分的時間去優化PCB的布局，就能在拉線的時候節省更多的時間。

5多為別人考慮

在進行PCB設計的時候，盡量多考慮一些最終使用者的需求。比如，如果設計的是一塊開發板，那么在進行PCB設計的時候就要考慮放置更多的絲印信息，這樣在使用的時候會更方便，不用來回的查找原理圖或者找設計人員支持了。

如果設計的是一個量產產品，那么就要更多的考慮到生產線上會遇到的問題，同類型的器件盡量方向一致，器件間距是否合適，板子的工藝邊寬度等等。這些問題考慮的越早，越不會影響后面的設計，也可以減少后面支持的工作量和改板的次數。看上去開始設計上用的時間增加了，實際上是減少了自己后續的工作量。在板子空間信號允許的情況下，盡量放置更多的測試點，提高板子的可測性，這樣在后續調試階段同樣能節省更多的時間，給發現問題提供更多的思路。

6反復和客戶溝通確認

作為一名優秀的PCB layout工程師，要學會和客戶有效溝通。Layout中一些重要的問題最好和客戶反復溝通確認，比如封裝的確認。特別是含有正負極的，三極管，結構連接器的位置，這些將直接影響到后期板卡的安裝定位。

7細節決定成敗

PCB設計是一個細致的工作，需要的就是細心和耐心。剛開始做設計的新手經常犯的錯誤就是一些細節錯誤。器件管腳弄錯了，器件封裝用錯了，管腳順序畫反了等等，有些可以通過飛線來解決，有些可能就讓一塊板子直接變成了廢品。畫封裝的時候多檢查一遍，投板之前把封裝打印出來和實際器件比一下，多看一眼，多檢查一遍不是強迫癥，只是讓這些容易犯的低級錯誤盡量避免。否則設計的再好看的電路板，上面布滿飛線，也就遠談不上優秀了。
