剖析手機無線充線路板:開啟便捷充電新篇
隨著電子產業的不斷發展,各種智能設備的充電方式也不斷改進,近兩年出現的無線充電則尤為酷炫。那么,無線充電的原理又是怎樣的呢?下面我們一起來了解一下。

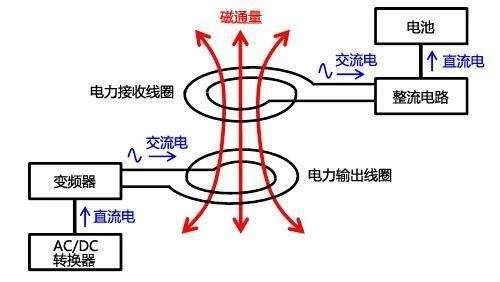

無線充電有四種方式:電磁感應、磁場共振、電場耦合、無線電波。磁場共振和電場耦合都比較復雜,無線電波的原理雖然也復雜,但我們經常用,例如WiFi。而手機等智能設備往往采用電磁感應的原理。原理示意圖如下:

手機電池連接著線圈,這個線圈一般緊貼在手機后殼內部。充電時,將手機后殼貼近無線充電底座。將無線充電底座的線圈通入交流電,便會在手機電池連接的線圈中產生感應電動勢,從而對電池進行充電。
在智能手機日益普及且追求極致便捷的當下,手機無線充線路板悄然成為幕后英雄,為擺脫線纜束縛、實現輕松充電立下汗馬功勞。

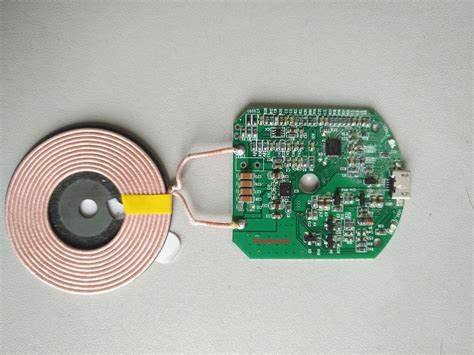

手機無線充線路板從基本構造看,主要由發射端與接收端線路板構成。發射端線路板安置于無線充電器內,宛如一座能量 “燈塔”,源源不斷地向外輻射電磁能量。它集成了高頻振蕩電路,這一電路堪稱核心動力源,能將輸入的直流電轉換為特定頻率的交流電,為后續的無線能量傳輸?shù)於ɑA(chǔ)。同時,配備精準的功率控制模塊,恰似一位智能 “管家”,時刻監測并調控輸出功率,確保既滿足手機快速充電需求,又不會因功率過高對手機電池造成損害,保障充電過程安全、高效。
.jpg)
接收端線路板則內置于手機之中,如同敏銳的 “能量捕手”。其關鍵部件之一是線圈,通常采用多股漆包線繞制而成,具備良好的電感特性,能夠高效捕捉發射端輻射出的交變磁場,并將其轉換為微弱的交流電。緊接著,整流電路迅速登場,它如同一位精準的 “翻譯官”,把交流電整流為直流電,以適配手機電池的充電需求。此外,為保障接收的穩定性與高效性,還設有匹配電路,通過動態調整自身參數,讓接收端與發射端始終處于最佳諧振狀態,使得能量傳輸損耗降至最低。
手機無線充PCB在材料選用上,有著嚴苛要求。線路板基板多選用低介電常數、低損耗角正切的材料,以減少電磁信號在傳輸過程中的衰減與畸變,確保能量精準、流暢地傳輸。對于高頻振蕩電路中的關鍵元器件,如電容、電感等,其品質因數至關重要,需選用高性能、高穩定性的產品,保障高頻信號的純正與強勁,進而提升無線充電效率。
談及性能優化,散熱管理不容忽視。在無線充電過程中,線路板上的元器件尤其是功率器件會產生熱量,若熱量積聚,不僅會降低充電效率,還可能影響線路板壽命甚至引發安全隱患。因此,優質的無線充線路板會設計精巧的散熱結構,或是采用散熱性能良好的金屬基板,或是布局合理的散熱孔,配合導熱硅膠等材料,將熱量迅速散發出去,讓線路板始終處于適宜的工作溫度區間。
從兼容性角度考量,手機無線充線路板還需具備廣泛的適配能力。隨著手機品牌、型號日益多樣,不同手機對無線充電功率、協議等要求各異。這就要求無線充線路板能夠智能識別接入手機的類型,自動切換至適配的充電模式,無論是蘋果的 Qi 標準,還是安卓陣營的各類快充協議,都能無縫對接,為用戶提供便捷、通用的充電體驗。
.jpg)
線路板廠認為手機無線充線路板以其精妙的設計、優質的材料、卓越的 “性能優化以及強大的兼容性,打破了線纜的限制,讓手機充電變得輕松自如,成為推動智能手機邁向更便捷未來的關鍵驅動力。
